Introducción del producto

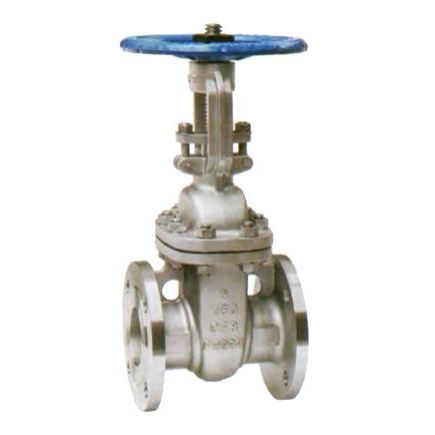

ElVálvula de compuerta ANSIes un dispositivo de control de flujo-diseñado con precisión para cumplir con las rigurosas especificaciones del American National Standards Institute (ANSI), y ofrece un funcionamiento confiable de encendido-para tuberías industriales. Distinguida por su construcción robusta y diseño funcional, esta válvula integra características clave que incluyen configuración de puerto completo, mecanismo de yugo y tornillo exterior (OS&Y), casquete atornillado, cuña flexible totalmente guiada, vástago ascendente con volante no-ascendente, operador de engranaje opcional y conexiones de extremo dobles (bridas y soldadura a tope-).
En esencia, la válvula opera a través de una compuerta vertical (cuña) que sube o baja perpendicularmente a la trayectoria del flujo de fluido. Cuando está completamente abierto, el diseño de puerto completo crea un paso sin obstrucciones, lo que minimiza la caída de presión y maximiza la eficiencia del flujo. La estructura OS&Y coloca el vástago roscado y el yugo de soporte externamente, lo que permite la confirmación visual del estado abierto/cerrado de la válvula a través de la posición del vástago-una característica de seguridad crítica para operaciones industriales. Cubiertos por un capó atornillado, los componentes internos reciben una protección mejorada al tiempo que permiten un fácil acceso para mantenimiento y reparaciones.
Fabricada con materiales de alto-rendimiento, como acero al carbono (WCB, WCC), acero inoxidable (316, 904L) y acero dúplex, la válvula admite presiones nominales de ANSI Clase 150 a 2500 y temperaturas que oscilan entre -196 grados y +600 grados, lo que la hace adaptable a diversos entornos industriales.
Características clave
Diseño de puerto completo
Elimina las restricciones de flujo cuando está completamente abierto, lo que reduce la pérdida de energía y facilita la limpieza de tuberías para mantenimiento.
Mecanismo OS&Y con vástago ascendente
El yugo montado externamente estabiliza el vástago, que sube/baja a medida que -el volante no ascendente gira-proporcionando una visibilidad operativa clara y evitando la corrosión del vástago por los medios internos.
Capó atornillado
Garantiza un sellado seguro entre el cuerpo y el capó, simplifica el reemplazo de componentes y mejora la durabilidad en aplicaciones de alta-presión.
Cuña flexible totalmente guiada
La ligera deformabilidad de la cuña compensa la desalineación del asiento, brindando un cierre hermético sin fugas; La guía completa evita vibraciones y desgaste durante el funcionamiento.
Opciones de operación dual
Operación manual mediante volante o operador de engranaje opcional para requisitos de alto-torque en instalaciones de gran-diámetro (hasta 64").
Conexiones finales versátiles
Extremos con bridas (según ASME B16.5) para una instalación atornillada rápida y extremos-soldados a tope para conexiones permanentes-a prueba de fugas en sistemas de alta-vibración.
Aplicaciones industriales
El sólido rendimiento y la adaptabilidad de la válvula de compuerta ANSI la hacen indispensable en múltiples sectores:
Petróleo y gas
Se utiliza en perforación ascendente, transporte por ductos intermedios y refinación descendente de petróleo crudo, gas natural y productos derivados del petróleo-que resisten la corrosión de los hidrocarburos.
01
Generación de energía
Ideal para sistemas de agua de alimentación de calderas, líneas de condensado y aislamiento de vapor en plantas de energía térmica y nuclear, soportando altas temperaturas y presiones.
02
Tratamiento de agua y aguas residuales
Proporciona un cierre confiable en plantas de desalinización, tratamiento de aguas residuales y suministro de agua municipal-compatible con agua limpia, lodos y fluidos tratados químicamente.
03
Química y petroquímica
Maneja medios agresivos como ácidos, solventes y soluciones corrosivas, gracias a materiales químicamente resistentes y sellado hermético.
04
Minería y Metalurgia
Adecuado para transporte de lodos y líneas de agua de proceso, resistente a partículas abrasivas y flujos de alta-presión.
05
